E-Catalog > 993 A-Ryung Coolant Pump > Coolant Pump & T-Rotor Pump

PAGE VIEW : 17,765

Product Information :

Name :
Coolant Pump & T-Rotor Pump
Category :
  1. เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล
Sub - Category :
  1. 993 A-Ryung Coolant Pump
Brand :
A-Ryung
Model :
ACP-F, ACP-FS, ACP-HF, ACP-HFS, ACP-A, ACP-HMFS, ACP-HFMD, ACRK, ACHK, AR1-F, AR2-FC, ATP-S, ATP-HA, ATP-HVB, AMTP Series and et
Product Type :
  1. เครื่องมือ, เครื่องจักรและอุปกรณ์
  2. สินค้า, ผลิตภัณฑ์
Short Description :
ปั๊มน้ำหล่อเย็น (Coolant Pump) และ ปั๊มน้ำมัน T-Rotor (T-Rotor Oil Pump) คุณภาพเยี่ยม แบรนด์ A-Ryung จากประเทศเกาหลี สำหรับใช้งานกับเครื่อง CNC ระบบน้ำมัน และ การขนส่งของเหลวในงานอุตสาหกรรมทุกประเภท อีกหนึ่งผลิตภัณฑ์คุณภาพจาก NITCO

Product Detail :







ปั๊มน้ำหล่อเย็น (Coolant Pump) และ ปั๊มน้ำมัน T-Rotor (T-Rotor Oil Pump) คุณภาพเยี่ยม แบรนด์ A-Ryung จากประเทศเกาหลี สำหรับใช้งานกับเครื่อง CNC ระบบน้ำมัน และ การขนส่งของเหลวในงานอุตสาหกรรมทุกประเภท



ปั๊มน้ำหล่อเย็น (Coolant Pump)

ปั๊มน้ำหล่อเย็น เป็นปั๊มที่สามารถใช้ได้กับ น้ำ น้ำหล่อเย็น ของเหลวที่มีความหนืดต่ำ ปั๊มน้ำหล่อเย็น นอกจากจะใช้ในการขนส่งของเหลวทั่วไปแล้ว หน้าที่หลัก ที่นิยมนำไปใช้ คือ การลำเลียงขนส่งของเหลวเข้าไปยังเครื่อง CNC เพื่อทำงาน ระบายความร้อน หรือ ทำความสะอาดเครื่องจักร โดย ปั๊มน้ำหล่อเย็น แบ่งได้เป็น 3 ประเภทหลักๆ ดังนี้

1. แบบ self-priming: เป็นปั๊มแบบที่ ต่อท่อขาเข้า ลำเลียงของเหลวจากแท้งค์เข้าสู่ปั๊ม จากนั้น ปั๊มจะอัดฉีดของเหลวผ่านท่อขาออก ไปยังบริเวณที่ต้องการ ข้อดีของปั๊มประเภทนี้ คือ สามารถนำไปติดตั้งบริเวณใดก็ได้ที่ต้องการ

2. แบบ immersion: เป็นปั๊มแบบที่ ติดตั้งด้านบนของแท้งค์ของเหลว ตัวปั๊มจะมีโครงพร้อมใบพัด 1 ใบ ยื่นยาวจุ่มลงไปในแท้งค์เพื่อดูดของเหลวขึ้นมา จากนั้น ปั๊มจะอัดฉีดของเหลวผ่านท่อขาออกไปยังบริเวณที่ต้องการ

3. แบบ multi-stage immersion: เป็นปั๊มแบบ immersion แต่ตัวปั๊มจะมีโครงเป็นปล้องๆ พร้อมใบพัดในแต่ละปล้อง ยื่นยาวจุ่มลงไปในแท้งค์ของเหลว ปั๊มประเภทนี้เหมาะกับแท้งค์ที่มีความลึก และต้องการอัดฉีดของเหลวไปในระยะไกลด้วยแรงดันสูง



คุณลักษณะของปั๊มน้ำหล่อเย็น

1. อายุการใช้งานยาวนาน:

- ตัวมอเตอร์เป็นระบบไฟ 3 สาย ที่ได้รับการออกแบบมาใช้งานกับปั๊มน้ำหล่อเย็นโดยเฉพาะ โครงมอเตอร์ทำจากอลูมิเนียม ระบายความร้อนได้ดี รับโหลดไม่สูง อายุการใช้งานจึงยาวนาน

- ตัวปั๊ม ได้รับการออกแบบมาให้ทนทานต่อการกัดกร่อนและการเสียดสี ใช้งานได้อย่าง นิ่ง และ เงียบ

2. ซีลพิเศษสำหรับงานความเร็วสูง: ซีลนี้จะทำให้อายุการใช้งานของปั๊มทนทาน และ ยาวนานมากขึ้น

3. มีแถบบอกระดับน้ำมันบนตัวปั๊ม: ปั๊มประเภท immersion type หรือปั๊มแบบจุ่มลงในของเหลว รุ่น ACP-F, ACP-HF จะมีแถบบอกระดับน้ำมันบนตัวปั๊ม

4. มีลูกศรบอกทิศทางการหมุน หรือ มี บานพับสำหรับซ่อมบำรุง: ด้านข้างของมอเตอร์ จะมีลูกศรแสดงทิศทางการหมุน หรือ บานพับเปิดเข้าดูด้านในได้ เพื่อสะดวกต่อการซ่อมบำรุง

5. มอเตอร์คุณภาพสูง: มอเตอร์จะมีกำลัง 750 วัตต์ หรือ มากกว่า และ เป็นมอเตอร์คุณภาพสูง

6. ค่าความหนืดที่เหมาะสม: ความหนืดของของเหลวเป็นเรื่องสำคัญ ต้องเช็คให้ดี โดยเช็คที่ อุณหภูมิน้ำมันที่ 40 องศาเซลเซียส





ปั๊มน้ำมัน T-Rotor (T-Rotor Oil Pump, Trochoid Pump)

ปั๊มน้ำมัน T-Rotor เป็นเกียร์ปั๊มชนิดหนึ่งที่ประกอบไปด้วย ใบพัดวงใน (inner rotor) และ ใบพัดวงนอก (outer rotor)โดยใบพัดวงในจะเคลื่อนที่ในลักษณะการหมุนตามแนว Trochoid curve (เป็นการหมุน สัมผัสกับใบพัดวงนอก ตามแนวเส้นรอบวงกลม ไปเรื่อยๆ) สำหรับใบพัดวงนอก จะมีจำนวนฟันมากกว่า ใบพัดวงใน 1 ฟัน มีจุดหมุน และ จะหมุนไปพร้อมๆกับใบพัดวงใน การหมุนในลักษณะนี้ จะทำให้เกิดพื้นที่ว่าง อันก่อให้เกิด แรงดูด และ ระบายของเหลว เข้า-ออกจากปั๊ม



คุณลักษณะของปั๊มน้ำมัน T-Rotor

1. ปั๊มน้ำมัน T-Rotor มีแรงดูดมหาศาล และ มีคุณสมบัติทางกลที่ยอดเยี่ยม

2. ปั๊มน้ำมัน T-Rotor มีโครงสร้างง่ายๆ ขนาดกะทัดรัด ถอด-ประกอบ สะดวก ซ่อมบำรุงได้สบาย

3. ปั๊มน้ำมัน T-Rotor มีอายุการใช้งานยาวนาน และ มีอัตราการระบายของเหลวต่อหนึ่งช่วงชักที่สูงกว่าเกียร์ปั๊มทั่วๆไป

4. ปั๊มน้ำมัน T-Rotor ใช้ได้กับงานระบบหล่อลื่น ขนส่งน้ำมัน และ ระบบไฮดรอลิก



อีกหนึ่งผลิตภัณฑ์คุณภาพจาก NITCO








Top class quality of Coolant Pump and T-Rotor Pump from Korea for use with CNC machine, oil system and wide range of fluid transportation in a variety fields of industries.

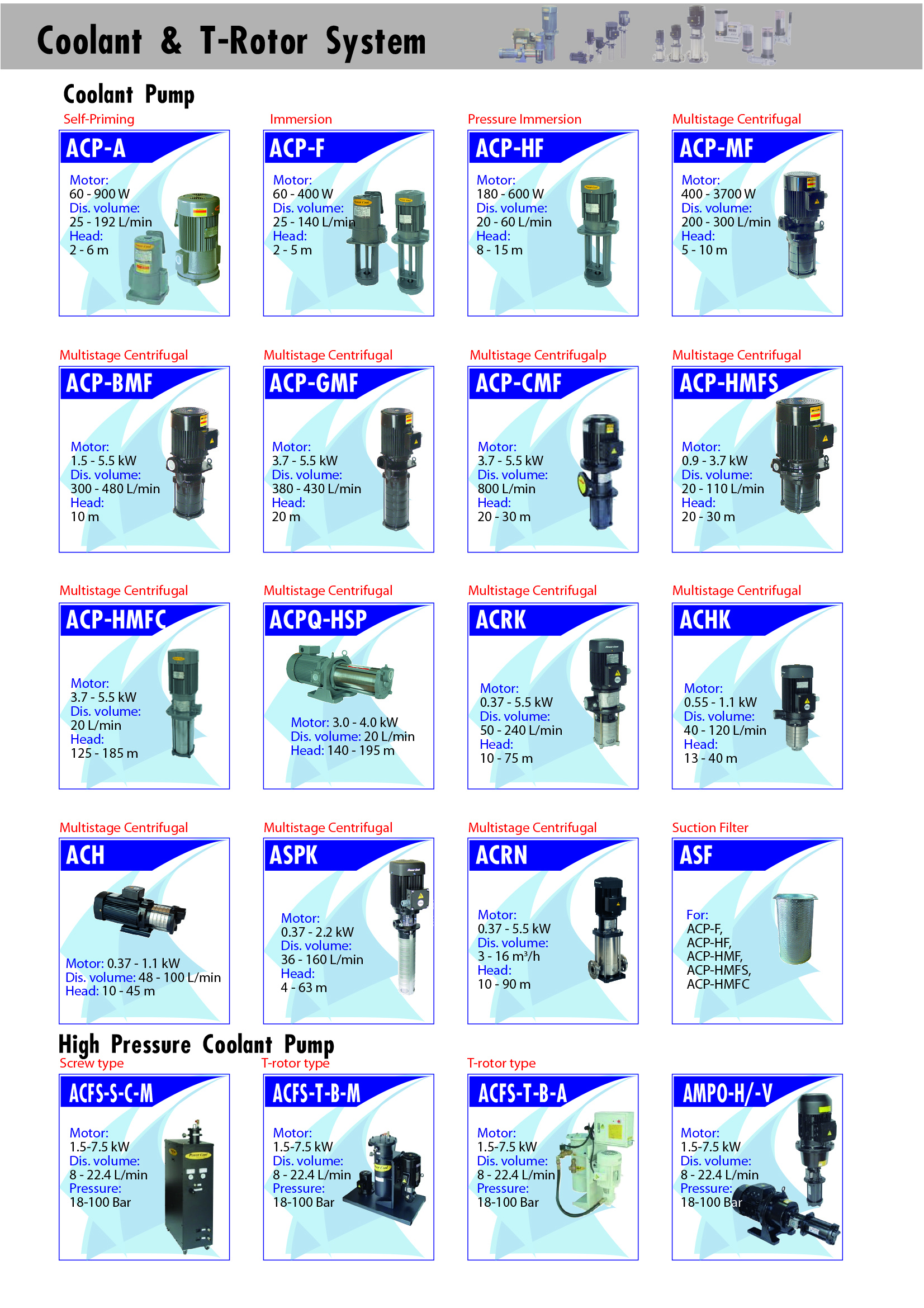

Coolant Pump

Coolant Pump can be used with water, coolant and low viscosity fluid. Apart from general fluid transportation, this coolant pump is mainly and widely used for fluid feeding to CNC machine for cutting, cooling and cleaning purposes. Coolant pump can be divided into 3 main types.

1. Self-Priming: It is the coolant pump which inlet and outlet piping are needed. Fluid in tank will go into pump through inlet pipe, and pump will send the fluid to destination through outlet pipe. This coolant pump can be installed separately from the tank at any convenient and preferred location.

2. Immersion: This coolant pump is usually installed on the top of the tank. The pump part is immersed. Fluid will go into pump directly without need of inlet pipe. Then pump will send the fluid to destination through outlet pipe.

3. Multi-stage immersion: This coolant pump is immersion type coolant pump. Immersed pump parts are casing stage (chamber) and impellers. Appropriate for deep tank and high pressure applications.



Coolant Pump Features

1. Half-permanent life:

- Motor part: This motor type is completely closed 3-phase motor, and it is designed for special cutting oil usage. The frame is aluminum made material, so it can easily disperse the motor heat. The motor is used for half permanent because of no overload to the motor.

- Pump part: The abrasion & erosion can be protected by designing mechanical superiority; also there is no noise and vibration.

2. High speed mechanical seal: The endurance is increased by using mechanical seal for high speed usage to apply to the self-immersion pump.

3. Marking high and low limitation of liquid: Immersion type ACP-F and ACP-HF are marked high and low line of the filling oil on the pump body.

4. Rotation direction & checking window attached: At side of motor, it has a mark to show rotation direction of motor with sticker or direction window.

5. Efficiency of motor: All motors with 750W or higher are premium efficiency certified.

6. Appropriate viscosity: Make sure to check for appropriate values of viscosity, based on oil temperature of 40 degree Celsius, when using fluid with viscosity.

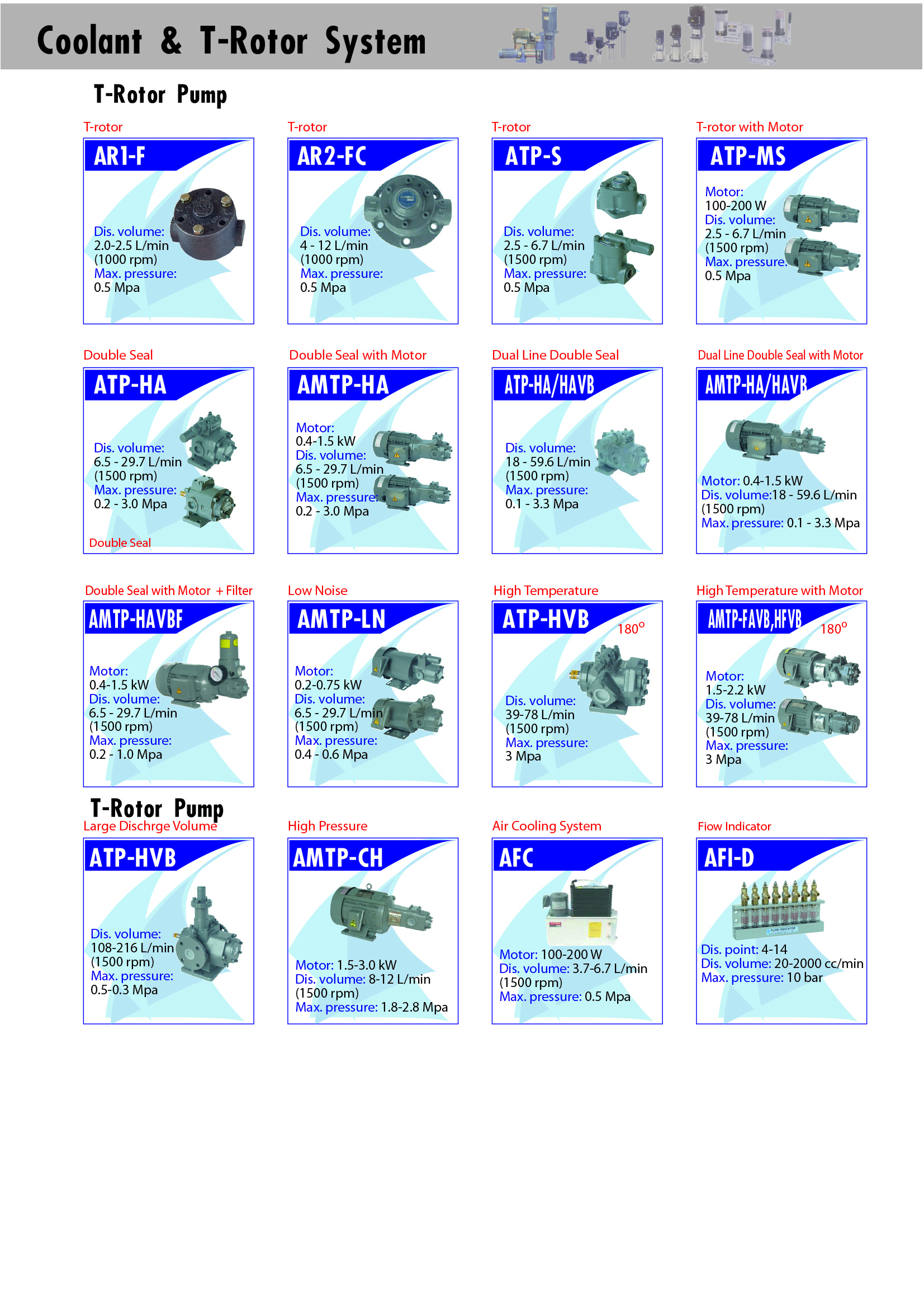

T-Rotor Oil Pump (Trochoid Pump)

T-Rotor Pump is as internal gear pump with a couple of rotors. The inner rotor rolls along the trochoid curves forming a space which produce charging and discharging forces. Outer rotor makes rotating movement with inner rotor that has less gear than itself by one tooth, and they are pivoted together so that they rotate about the same axis.



T-Rotor Oil Pump Features

1. This pump has high suction pressure and excellent mechanical efficiency.

2. This pump has simple structure, small size and easy-to-assemble and disassemble which is convenient for maintenance.

3. This pump has long life, and it has greater discharge volume per one stroke than other gear pumps of the same size.

4. This pump can be applied with lubrication, oil transfer and hydraulic applications.



Carefully select for you by NITCO
